1.1

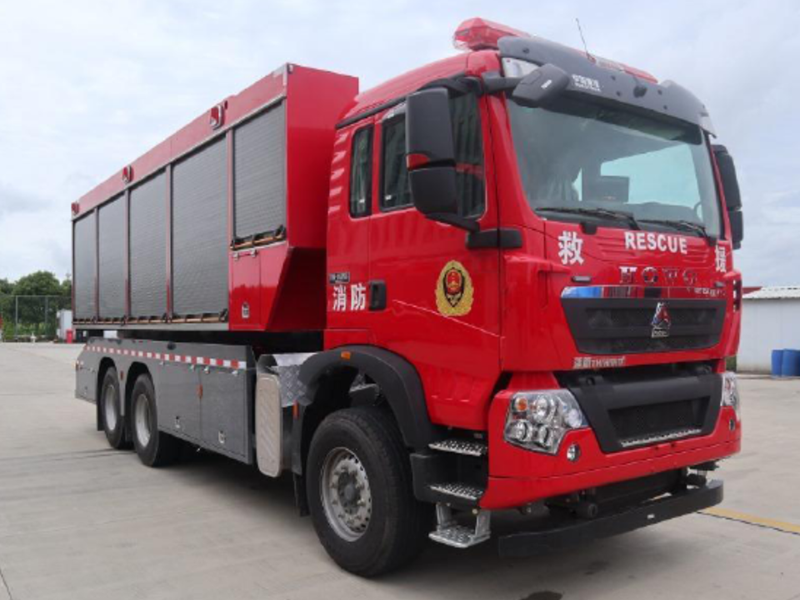

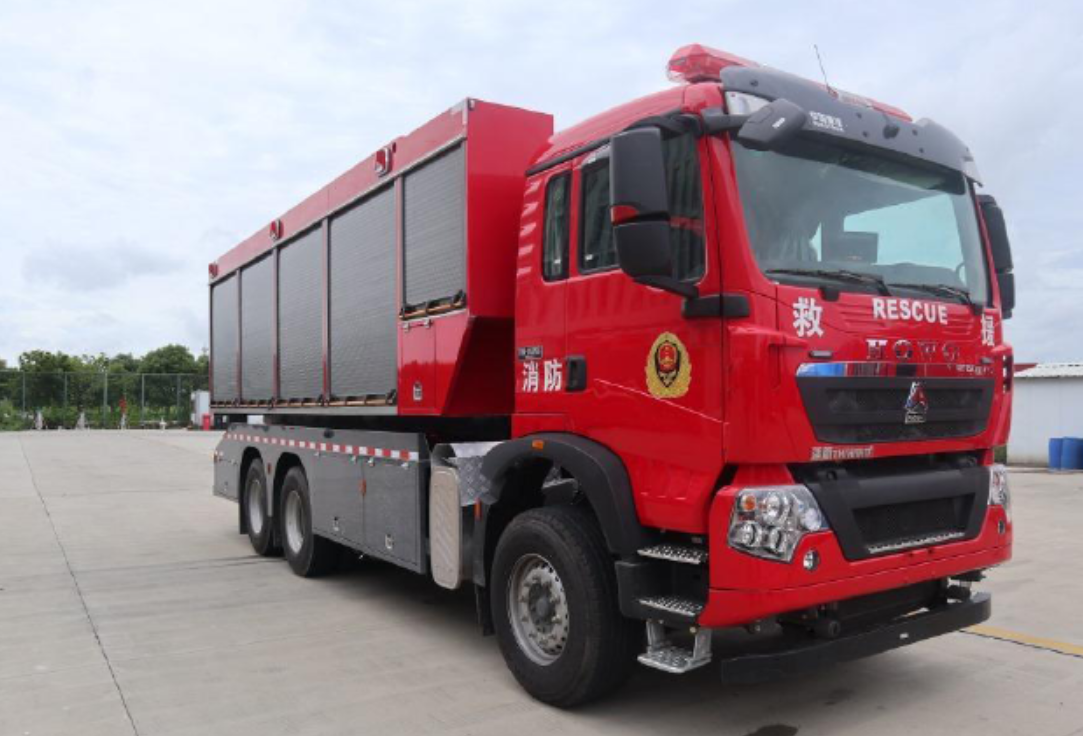

自裝卸式消防車符合消防車GB7956標準已經通過檢測，性能優越，質量精良可靠。

1.2

外形尺寸：長×寬×高：9510×2550×3690mm。

1.3

設備參數：拉臂鉤起升重量：20T；器材：130種。

1.4

采用重汽豪沃ZZ5357TXFV464MF1 6×4消防車專用底盤，排放標準為國六，發動機功率341kW。

1.5

乘員數：1+1。

1.6

最高車速：100km/h，帶定速巡航和電子限速。

1.7

最小轉彎直徑：22m

1.

底盤及駕駛室

2.1

規格型號及驅動形式：重汽豪沃ZZ5357TXFV464MF1 6×4。

2.2

底盤允許載荷：35000kg，前橋9000kg、后橋26000kg。

2.3

軸距：4300+1400mm。

2.4

發動機：采用重汽MC11.46-61，六缸，渦輪增壓中冷，電控共軌柴油機, DOC+DPF+SCR/ASC；額定功率341kW（460HP），最大扭矩2207Nm@1000-1400r/min；排放標準為國六，排量為10518ml。

2.5

變速箱：手動變速箱，9個前進擋，1個倒擋。

2.6

轉向系統：BOSCH方向機，多功能方向盤，方向盤高度、角度可調。

2.7

制動系統：帶剎車防抱死 (ABS)，雙回路氣壓制動彈簧儲能斷氣制動，發動機排氣制動。

2.8

電氣系統：整車24V直流電，發電機28V/80A 2.2kW，蓄電池2X12V/180Ah。

2.9

燃料：柴油箱300L。

2.10

輪胎：第一軸2*385/65 R22.5，第二、三軸4*315/80R22.5，備胎315/80R22.5

2.11

底盤原裝單排雙開門、平頭駕駛室，全鋼框架焊接結構，座位數6人（1+1+4），駕駛員空氣懸架座椅，后排兩側設有上車踏板和安全扶手，駕駛室手電一體翻轉，配置有空調、電源主開關、中控鎖、電動車窗等。

2.12

儀表儀器：底盤原裝儀表盤上安裝有標準儀表、指示燈及開關，包括里程表、轉速表、油壓表及警報、油箱及尿素液位表、方向指示燈、剎車系統警告等；加裝警報器系統、360度全景影像系統和行車記錄儀、卷簾門和踏板開啟指示燈、上裝電源開關、胎壓顯示等。

3.1

結構設計：基本框架的前縱梁是鋼板、角板，為提高斷面系數，采用型鋼焊接框架結構；為提高抗扭系數，橫梁由特殊量封堵焊接。合理設計并增加器材放置空間，放置器材隔斷空間可調整。對車廂內部需要經常檢測的部件，在適當部位須安有活門，其他需要進入車內部檢查和維修的地方也應敞開或有可移動的板；器材箱應具有排水功能。具有自重輕、強度高，外觀平整美觀, 內部空間調整方便、空間利用率高、維護便捷等特點；主線路布置在骨架型材板內，可安全保護、防止損壞；內飾底板為3mm厚的氧化鋁花紋板，通過具有彈性、高粘接強度的進口連接密封膠與主骨架連接；前部器材箱、中部罐體、泵室位于車輛尾部。

3.2

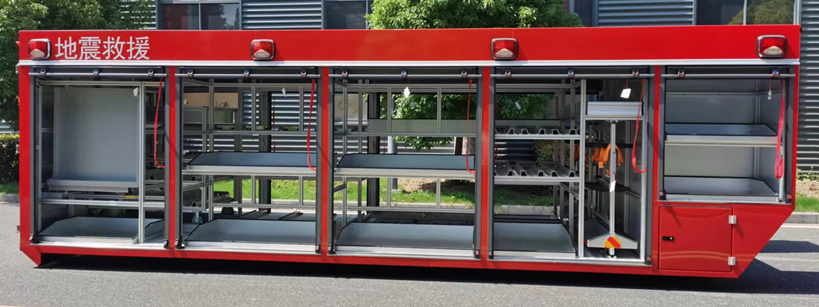

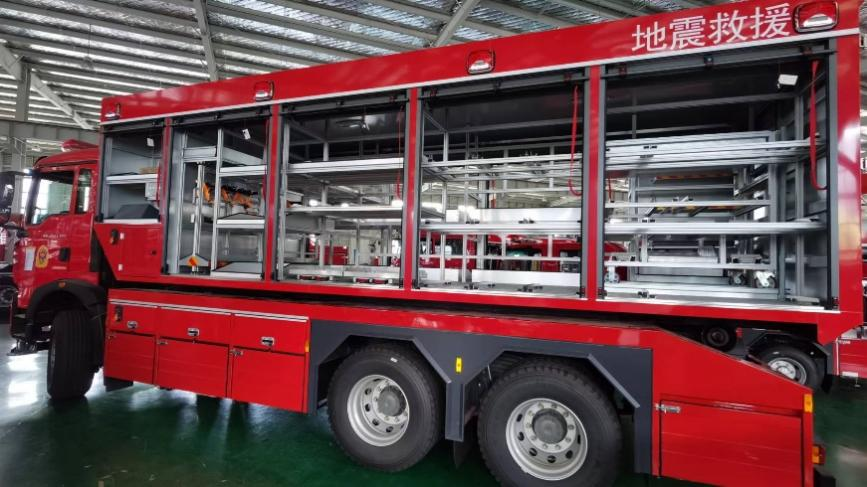

多功能器材模塊箱：箱體左右兩側設有防水、防塵的鋁合金卷簾門，卷簾門觸發電磁傳感器自動開關LED照明。箱體內根據器材使用方式不 同設置有各種專用拖架、破拆工具拖架、抽屜、推車模塊、可調器材盒等機構放 置和固定各種器材裝備，在裝卸和運輸過程中不會發生移動?？煞胖闷鞑模?30件

3.3

儲物箱：車輛設有防水、防塵的鋁合金卷簾門，卷簾門觸發電磁傳感器自動開關LED照明；在兩側卷簾門下方設有翻轉腳踏板，踏板行程由氣彈簧控制，踏板由整塊特制高強度鋁型材裁剪并與附件無焊接組裝而成、站立面防滑，每個踏板可稱重靜載荷200kg，便于取放儲物箱內器材；儲物箱內科學合理放置各類器材，固定牢靠、取放便捷。

3.4

在車輛的前部設有牽引栓、后部設有拖鉤，使車輛能牽引或被拖拉。

2.

拉臂鉤

4.1

品牌型號:揚州潤澤RZLB20-60-5型拉臂勾；

最大起吊能力:20t；

自卸角度：50°；

液壓系統最大工作壓力：31MPa

裝載作業時間：59.4s；

卸載作業時間：38.6s。

8.1

整車控制系統采用先進的電氣控制系統，在駕駛室和泵房均設置操作控制面板，按鍵及開關設計人性化、操作便捷。

8.2

駕駛室內控制面板具有以下控制開關和顯示功能：上裝總電源、警燈、警報控制開關，警示蜂鳴器、卷簾門及踏板開啟等指示信息，等等。

2.

電氣及輔助系統

9.1

警燈及警報器：

駕駛室頂部設置1個長排警燈內置100W警報器，駕駛室內設有麥克風；

上裝兩側各安裝3個頻閃燈，車身下方安裝有標志燈，尾部設置示廓燈。

9.2

充電裝置：車輛配置有220V外接電源充電裝置，在備勤時可為車輛電瓶充電而不損壞電瓶，充電系統自動控制電量；當車輛啟動時，充電插頭自動彈出。
