一、整車要求

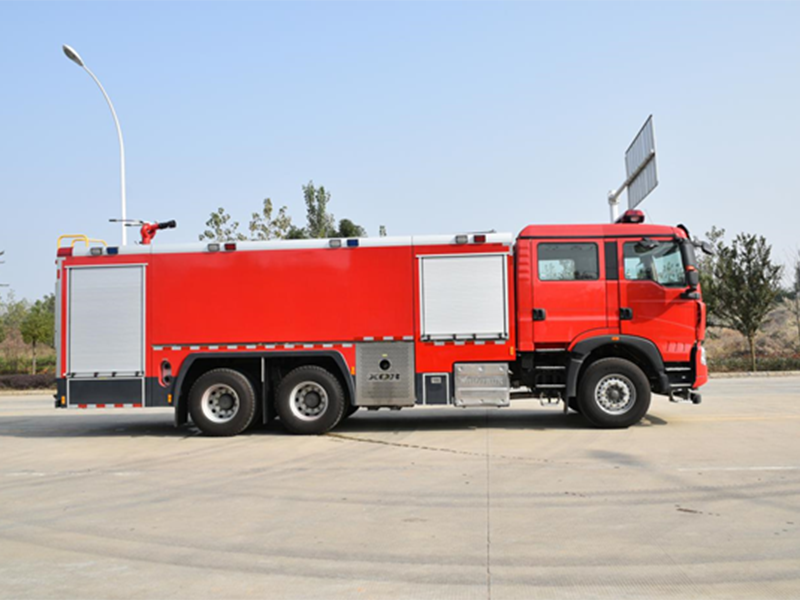

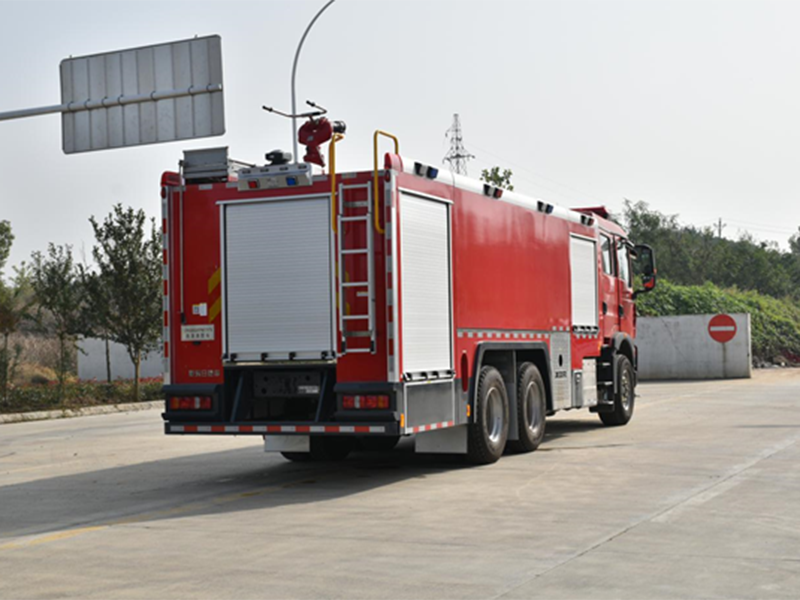

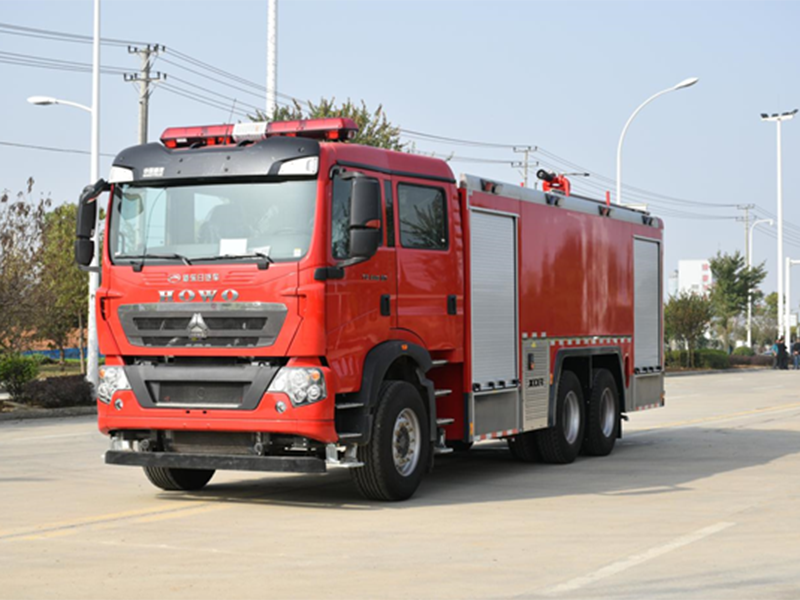

豪沃TX7后雙橋泡沫消防車是由二類汽車底盤、罐體、水泵、管路、儀表電路系統等部件組成，該車裝配鋁合金后爬梯（可拆卸），泵房在整車尾部，罐體為鋼板焊接式，載液量17.0方（水14方/泡沫3方），水罐材質為優質碳鋼板，水罐內部做防腐處理，泡沫罐為不銹鋼材質。該車裝備CB10/80常壓消防泵，PL8/64兩用消防炮。

二、整車主要參數

外廓尺寸：10270x2550x3670mm

**總質量：32000kg

載液量：水14000L，泡沫3000L

**車速：95km/h

水泵額定流量：80L/s@1.0MPa

消防炮額定流量：64L/s@0.8MPa

消防炮射程：≥75m（水），≥70m（泡沫）

接近角/離去角：16°/10°

三、底盤主要參數

型     號： ZZ5357TXFV464MF5豪沃國Ⅵ消防車底盤

驅動型式：6*4

軸    距：4600+1400mm

**車速：101km/h

發動機型號：MC11.46-61

額定功率：341KW

排    量：10518ml

總 質 量：35000kg

四、駕駛室

結     構：平頭、四開門雙排駕駛室，后排座位選裝4具空氣呼吸器托架。

座位設置：前排2人（含駕駛員）+后排4人

設    備：除原車設備外，加裝有100W**報器、取力器**開關及****盒。

五、容罐

容    量：水14000L ,泡沫3000L

材    質：水罐采用優質碳鋼板，罐體內部進行腐處理，泡沫罐采用優質不銹鋼板，水罐底板4mm碳鋼板，水罐側板及封板4mm碳鋼板，水罐頂板3mm碳鋼花紋板；泡沫罐底板4mm不銹鋼板，泡沫罐側板及封板4mm不銹鋼板，泡沫罐頂板3mm不銹鋼花紋板。

結    構：鋼板焊接式，內設防蕩板

設    備： 2 2個人口蓋，帶有快速鎖緊及開啟裝置

           2 2個液位指示計

2 2個排污口，手動閥**

2 1個溢流裝置

2 1個呼吸閥口

技術要求：符合XF39《消防車消防要求和試驗方法 》的有關規定

六、消防泵

型　 號：CB10/80常壓消防泵

流    量：80L/s@1.0Mpa

**吸深：7m

引水時間：≤80s

真空泵形式：活塞式

安裝形式：后置式

七、管路系統

罐體管路材質為優質無縫鋼管，通過法蘭與各部件連接。

罐出水管路：設有1個DN150的罐出水管路，水由罐體進入消防泵，裝有1只DN150手動蝶閥，通過DN150撓性接頭連接水罐與消防泵。

外進水管路：消防泵后部有一個外進水口，外接150吸水管，內扣式管牙接口；

出水管路： ※ 消防泵左右各有2個DN80的常壓出水口；

※ 1個DN80的炮管路，采用DN80撓性接頭，用DN80炮球閥**。

注水管路： ※ 2個DN65及2個DN80管路（外注水）分布車身中部兩側；

            ※ 1個DN65罐注水管路，可通過消防泵直接向罐內注水；

放余水管路：為保護水泵及各球閥，在管路的**處加裝放余水閥。

冷卻水管路：為使取力器在工作中應付各種復雜情況，配有冷卻水管路及不銹鋼球閥。

八、泡沫比例混合器

型號：PH64

混合比：6%

**混合流量：64L/s

結構形式：環泵式

九、取力器

     型    式：夾心式(全功率)

     操    縱：電磁閥**（電動操控）

冷卻方式：強制可調式水冷

潤滑方式：飛濺式油潤滑

十、消防炮

型   號：PL8/64

流   量：64L/s

射    程：≥75 m(水)，≥70 m(泡沫)

壓    力：0.8MPa

回轉角度：水平360°，俯仰-45°～70°

十一、器材箱

材   質：骨架為優質型鋼；蒙板為氧化鋁合金花紋板粘結結構。

結   構：全鋼框架焊接結構，前器材箱左右側各有1扇鋁合金卷簾門，后泵房左右后側各1扇鋁合金卷簾門，輕便可靠、噪聲小，下設防滑翻轉踏板。

器材布置原則

v  按戰斗編成和戰斗展開設計器材集成；

v  按人體工程學原理設計各種器材托架；

v  按使用邏輯關系和使用頻率放置器材；

v  站在地面或踏板上2個動作內取用任何器材。

十二、翻轉踏板

材    質: 優質Q235鋼材；蒙皮為鋁合金板（陽極氧化處理）。

結    構：采用鉸鏈和門止口雙重鎖定，安全可靠。

十三、電器系統

※ 駕駛室頂部配備1.8米長排豪華紅紅LED**。

※ 整車后頂部安裝50W LED消防探照燈1個，360度遙控轉動。

※ 車輛尾部安裝可折疊式爬梯。

※ 車輛兩側上方各配有4個人紅藍爆閃燈及4個側照明燈，下方安裝安全標志燈和側回復反射器（組合式），配有前、后示廓燈，兩側各一只轉向燈，器材箱、泵房內均裝有照明燈，并符合GB4785規定。

※ **報器功率為100W；**報器、**、爆閃燈電路為**式附加電路，**器件安裝在駕駛室內。

※ 附加儀表、開關集中布置在**面板上，利于操作。儀表板上裝有：壓力表、液位計、電源總開關及器材箱燈開關等。

十四、總體技術要求

1、 所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志；

2、 整車性能符合GB7956的規定；

3、 液罐質量符合XF39的規定;

4、 整車外觀美觀大方,平整度符合XF39的規定;

5、 所有粘接平整牢固，符合企標規定。

6、 所有焊接牢固、焊后打磨光整。

十五、隨車文件

1）  底盤使用說明書          7）底盤號碼拓印件

2）  底盤維修手冊            8）消防車使用說明書

3）  底盤質量保修卡          9）消防車消防器材清單

4）  底盤合格證              10）消防車合格證

5）  隨車工具清單            11）消防車跟蹤服務卡

6）  發動機號碼拓印件        12）消防車交接清單

十六、器材配置

CB10/80常壓泡沫消防車

器材標準配置表——內扣式
