1.1

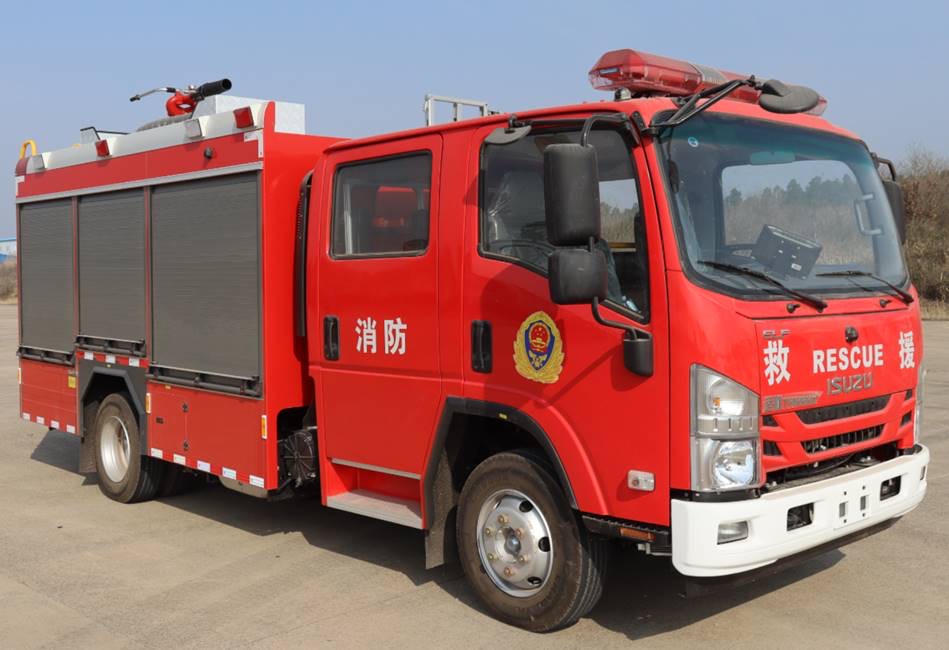

五十鈴3.5噸水罐消防車符合國家消防車相關標準，性能優越、質量精良可靠。

1.2

外形尺寸：長×寬×高：6380×2270×3220mm。

1.3

消防系統主參數：罐體容積3550kg，消防泵在10bar壓力額定流量為40L/s，消防炮流量30L/s。

1.4

采用五十鈴QL1110ANKAY消防車專用底盤，排放標準為國Ⅵ，發動機功率151kW。

1.5

車輛乘員數：6人（3+3）。

1.6

最高車速：105km/h。

2.

底盤及駕駛室

2.1

規格型號及驅動形式：五十鈴QL1110ANKAY 4×2。

2.2

底盤允許載荷：10550kg，前橋3500kg、后橋7050kg。

2.3

軸距：3815mm。

2.4

發動機：五十鈴(中國)發動機有限公司生產的4HK1-TCG60，國Ⅵ排放，額定功率151kW。

2.5

變速箱：五十鈴MLD手動6檔變速箱。

2.6

燃油箱：100L,尿素31.5L。

2.7

制動系統：氣剎、帶ABS。

2.8

電氣系統：整車采用24V直流電，發動機28V/55A，電瓶2×12V/120Ah。

2.9

輪胎：采用子午線鋼絲輪胎，且轉向輪配備胎壓監測系統，備胎 1個。

2.10

駕駛室：四開門前翻駕駛室 、駕駛室人數：3+3、消防紅，中控門鎖+鑰匙控制、帶前下視鏡，手動空調，后排選配3具空呼支架。

2.11

儀表儀器：底盤原裝儀表盤上安裝有標準儀表、指示燈及開關，包括里程表、轉速表、油壓表及警報、油箱及尿素液位表、方向指示燈、剎車系統警告，加裝儀表板、警報器開關、360全景影像、上裝電源開關等。

3.

消防車上裝

3.1

結構設計：骨架為優質型鋼；蒙板為氧化鋁合金花紋板粘結結構。

3.2

儲物箱：車輛設有（5個）防水、防塵的鋁合金卷簾門，卷簾門觸發電磁傳感器自動開關LED照明。

3.3

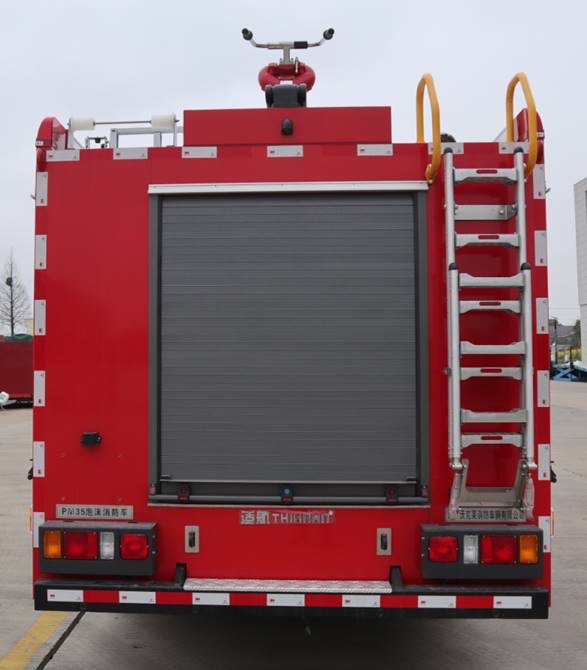

車后部設有登頂爬梯，能使消防人員迅速登上車頂，車頂鋪設滑板以確保人員在車頂安全行走，梯子和踏板站立面均做防滑處理。

3.4

在車輛的前部設有牽引栓、后部設有拖鉤，使車輛能牽引或被拖拉。

4.

罐體

4.1

水罐：容量為3550kg；

材質：采用優質PP復合材料，有經久耐用、性能穩定、重量輕的優點，側壁板、頂部厚15mm,底部板厚15mm；

配置：內部設置有橫向及縱向防蕩板，頂部設有450mm人孔，1個溢流管，污水排放口，1個電子液位計等；

注水口：兩側各設2個65mm卡式雄進水口，帶球閥及接口。

4.2

采用內藏罐體結構，罐體經過強度分析和耐壓測試；

罐體與車架采用多點式彈性支撐連接，可有效避免應力集中對罐體的損傷。

5.1

品牌型號： CB10/40-RS型低壓車用消防泵。

5.2

材質：泵體、葉輪采用防腐蝕材質，泵軸采用不銹鋼。

5.3

額定流量：10bar壓力時流量40L/s。

5.4

真空泵：全自動雙活塞式真空泵、水泵軸驅動，可干式運行抽吸，無需外來動力輔助起動；最大真空度≥85kPa，7.0m吸深下引水時間≤36.3s。

5.5

管路配置：

尾部1個內扣式DN125外吸水口，1條DN125氣動控制罐出水管路，左右兩側各1個DN80水出口（快插雌），1條DN65手動罐注水管路，一套排水管路等標準配置管路；

管路顏色：符合GB/T3181規定，吸水管路為G05深綠色，出水管路R03大紅色。
